Le R-407C présente un glissement thermique pouvant atteindre 7°C lors de ses changements d’état. Cette variation de température à pression constante complique sérieusement vos relevés de surchauffe et de sous-refroidissement sur le terrain.
On finit souvent par fausser ses diagnostics de performance en ignorant l’instabilité de phase propre au mélange zeotrope. Nous allons faire le point sur les méthodes de charge et de mesure pour sécuriser vos interventions.

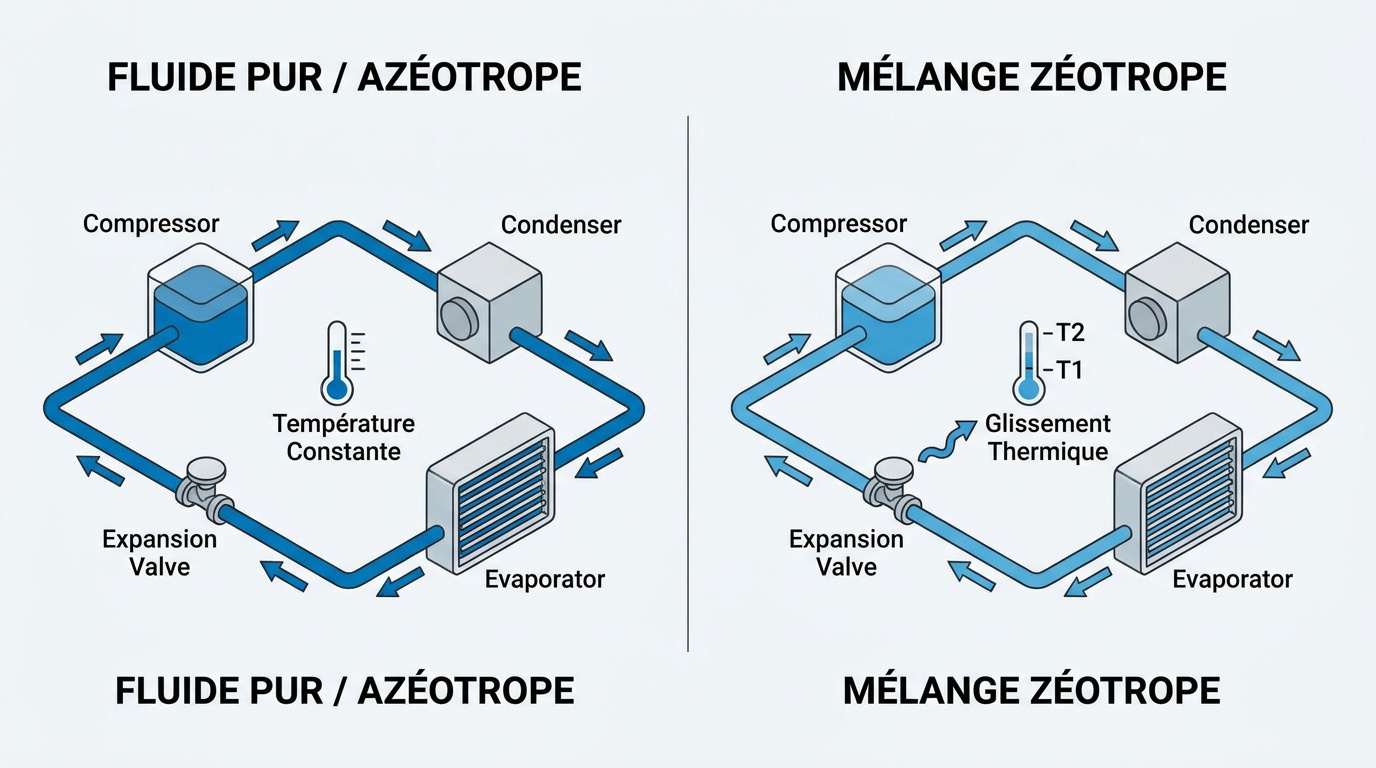

Mélange zéotrope et azéotrope : les différences fondamentales
Un fluide pur ou azéotrope bout à température constante, contrairement aux mélanges zéotropes comme le R-407C qui présentent un glissement thermique. Cette instabilité impose une charge impérative en phase liquide pour maintenir l’équilibre massique du système.
Pour Sébastien et ses équipes, comprendre ces variations est le point de départ d’une maintenance rigoureuse.
Stabilité thermique des fluides purs et azéotropes
Un corps pur comme l’eau ou le R-134a change d’état à température et pression constantes. La vaporisation reste parfaitement stable du début à la fin du processus. C’est le comportement de référence.
Les mélanges azéotropes, tel le R-502, sont composés de plusieurs molécules mais se comportent comme un fluide unique. La courbe de saturation demeure stable lors de l’échange thermique dans l’évaporateur.
Cette stabilité facilite le diagnostic. Vous pouvez consulter notre dossier sur le comportement des mélanges pour approfondir ces notions de physique appliquée.
Instabilité de phase propre aux zéotropes
Le mélange zéotrope regroupe des composants aux points d’ébullition différents. Lors de l’évaporation, les molécules les plus volatiles s’échappent en premier. La température du liquide résiduel change alors progressivement.
Cette variation thermique se produit à pression constante. On observe une dérive, ou glissement, tout au long de l’échangeur. C’est une caractéristique majeure pour tout technicien frigoriste en intervention.
Un mélange zéotrope ne possède pas une température d’ébullition unique, mais une plage de températures appelée glissement.
En cas de fuite sur un zeotrope, le fractionnement modifie la composition initiale. Il faut souvent vidanger et recharger à neuf pour garantir les performances nominales de l’installation.
Phénomène de glissement et comportement thermodynamique
Mais cette instabilité thermique ne s’arrête pas à une simple définition, elle impacte directement vos mesures de pression et de température sur le terrain.
Distinguer le point de rosée du point de bulle
Le point de bulle désigne l’apparition de la première bulle de vapeur. C’est le top départ de la vaporisation. Vous utilisez cette valeur pour calculer précisément votre sous-refroidissement.
Le point de rosée correspond à l’évaporation de la toute dernière goutte de liquide. Il marque la fin du changement d’état. Ce point sert de référence pour régler votre surchauffe.
L’écart entre ces deux mesures définit le glissement de température, ou glide. Consultez ce diagramme de Mollier pour visualiser concrètement ces points de bascule thermique.
Conséquences du glide sur la performance des échangeurs
Le glissement oblige à revoir le dimensionnement de vos installations. La surface d’échange des évaporateurs doit compenser un Delta T non linéaire. Cela crée souvent des zones d’efficacité hétérogènes.
Le R-407C impose une grande rigueur au détendeur à cause de son glide élevé. À l’inverse, le R-410A est un quasi-azéotrope. Il se manipule presque comme un fluide pur classique.
| Fluide | Type de mélange | Glissement (Glide) approx. | Application type |
|---|---|---|---|
| R-404A | Zéotrope | 0.7K | Froid commercial |
| R-407C | Zéotrope | 7K | Climatisation / PAC |
| R-410A | Quasi-azéotrope | 0.1K | Climatisation résidentielle |
| R-134a | Pur | 0K | Froid positif / Automobile |
Maintenance pratique : charge liquide et risques de fuite
Donc, une fois que vous maîtrisez ces notions de points de rosée et de bulle, comment cela transforme-t-il vos interventions concrètes sur les circuits ?
Obligation de charge en phase liquide pour l’équilibre
Pour un mélange zeotrope, la charge doit se faire exclusivement en phase liquide. Si vous chargez en vapeur, vous modifiez la proportion des composants. Le mélange devient déséquilibré.
Retournez votre bouteille si elle n’a pas de tube plongeur. Extrayez le fluide côté liquide pour garantir l’homogénéité. C’est la règle d’or pour tout frigoriste professionnel.
Utilisez la technique du flash en vapeur pour protéger le compresseur. Détendez le liquide avant l’aspiration pour éviter les coups de liquide. Consultez nos guides techniques ici.
Fractionnement du mélange et dérive de composition
En cas de fuite lente en phase vapeur, le composant le plus volatil s’échappe davantage. C’est le phénomène de fractionnement. La composition chimique restante dans l’installation n’est plus conforme aux données constructeur. Les performances chutent drastiquement.
Évaluez la perte de charge. Si la fuite est importante sur un fluide à fort glide, l’appoint est risqué. Une vidange complète et une recharge neuve sont souvent préférables.
Voici les signes qui doivent vous alerter :
- Pression anormale dans le circuit.
- Surchauffe instable lors du réglage.
- Perte de puissance frigorifique globale.
Enjeux réglementaires et efficacité du système
Pourtant, au-delà de la technique pure, la gestion de ces fluides complexes s’inscrit dans un cadre réglementaire de plus en plus strict.
Configuration des dispositifs de sécurité et bouteille de liquide
Les organes de contrôle doivent être réglés selon les pressions réelles liées au glide. Un pressostat mal calibré peut entraîner des déclenchements intempestifs. La précision est ici fondamentale.
La bouteille de liquide joue un rôle tampon crucial. Elle assure une alimentation constante du détendeur en phase liquide pure. Cela stabilise le fonctionnement global du cycle frigorifique.
Un choix judicieux de fluide zeotrope peut améliorer le COP de l’installation. Consultez ce tableau des fluides frigorigènes pour garantir votre conformité avec la réglementation F-Gas.
Automatisation des rapports d’intervention pour la traçabilité
La gestion administrative des fluides zéotropes est souvent une source de friction. Noter les poids chargés, récupérés et les types de mélanges prend un temps précieux. Le risque d’erreur sur les documents papier est réel et pénalisant.
Un outil numérique permet une conformité immédiate. La capacité à générer un rapport clair et conforme instantanément après l’intervention est un atout majeur. Cela sécurise votre traçabilité F-Gaz.
Vous pouvez aussi envisager la simplification du BSFF pour gagner un temps précieux lors de vos manipulations de déchets dangereux.
Maîtriser le glissement thermique et la charge liquide est vital pour garantir la performance de vos installations. En identifiant précisément les points de bulle et de rosée, vous sécurisez vos diagnostics et évitez le fractionnement du mélange zéotrope. Agissez dès maintenant pour fiabiliser votre traçabilité F-Gaz et pérenniser vos systèmes.
