Gérer un air humide mal maîtrisé provoque souvent des moisissures dans les gaines et des plaintes clients pour inconfort ou allergies respiratoires. Ce guide technique détaille l’usage du diagramme de Carrier pour ajuster vos points de rosée et optimiser vos bilans énergétiques en centrale. Vous découvrirez comment stabiliser l’hygrométrie entre 40 % et 60 % tout en réduisant vos consommations grâce au free-cooling et au contrôle du facteur de bipasse.
Les bases du traitement de l’air humide via la psychrométrie
Après avoir introduit l’importance de la maîtrise climatique, nous allons poser les jalons techniques indispensables en commençant par les fondamentaux du diagramme psychrométrique.
Maîtrisez les variables entre température sèche et humidité absolue

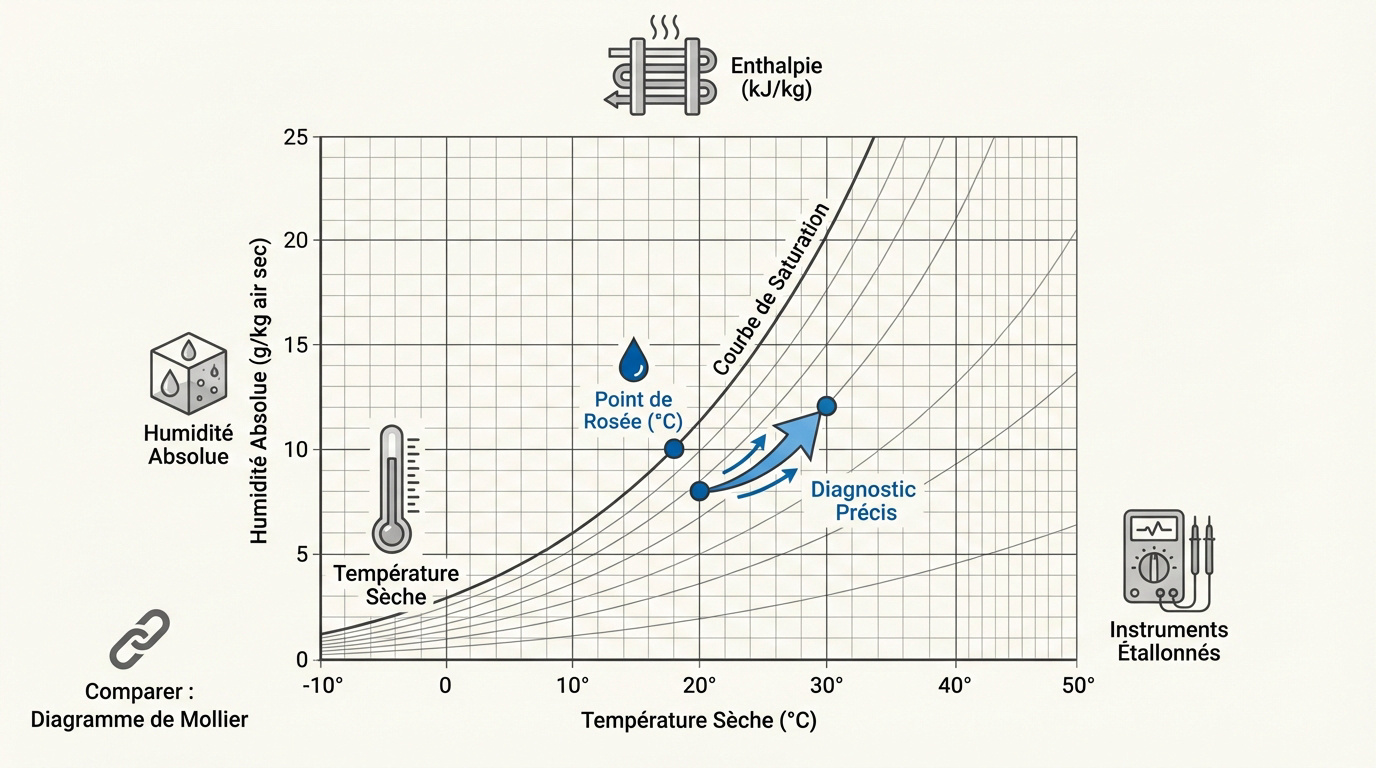

La température sèche se mesure avec une sonde classique en ambiance. L’humidité absolue définit la masse de vapeur par kilo d’air sec. Ces deux valeurs constituent vos coordonnées de base. Elles permettent tout diagnostic précis sur le terrain.
Leur corrélation apparaît clairement sur le diagramme de Carrier. Chauffer l’air sans ajouter d’eau change l’humidité relative. Pourtant, l’humidité absolue reste strictement identique. C’est le b.a.-ba pour piloter vos centrales de traitement d’air.
Vous pouvez consulter le diagramme de Mollier pour comparer ces outils graphiques.
La précision des relevés reste votre priorité absolue. Utilisez toujours des instruments étalonnés. Cela évite les erreurs de lecture dommageables.
Interprétez l’enthalpie et le point de rosée pour vos diagnostics
L’enthalpie mesure l’énergie totale du mélange air-vapeur. Elle sert à calculer la puissance des batteries. Ne confondez jamais la chaleur sensible avec l’énergie totale. L’air humide transporte une charge thermique invisible mais bien réelle.
Le point de rosée marque le début de la condensation liquide. Cette donnée évite les moisissures dans les réseaux de gaines. Surveillez cette limite physique lors de vos réglages hivernaux. C’est une question de salubrité pour vos clients.
Le point de rosée est la frontière physique où la vapeur devient liquide, transformant un simple refroidissement en une déshumidification coûteuse en énergie.
Ces indicateurs anticipent les réactions de votre installation. Un bon technicien prévoit la condensation. Il agit avant que l’eau ne perle.
Calculs de mélange et bilans énergétiques en centrale
Une fois ces bases physiques intégrées, passons à la pratique du calcul lors de la rencontre de deux flux d’air différents.
Calculez avec précision le point de mélange de deux flux
Le mélange d’air neuf et d’air repris est fréquent en CTA. Vous devez appliquer les bilans massiques pour trouver l’état final. Le point de mélange se situe toujours sur le segment reliant les deux points initiaux sur votre diagramme.
La position dépend du ratio des débits massiques. Plus le débit d’air neuf est important, plus le point final s’en rapproche. Utilisez une règle sur votre abaque psychrométrique papier pour une lecture directe et rapide.
Consultez notre guide sur le calcul de la puissance frigorifique pour lier précisément ce mélange aux besoins réels de puissance de votre installation.
Un mauvais calcul ici fausse tout votre dimensionnement. Prenez le temps de vérifier vos débits réels sur site pour éviter les surprises.
Évaluez les charges sensibles et latentes pour votre soufflage
La charge sensible modifie la température sans changer l’humidité. La charge latente, elle, concerne uniquement l’apport ou le retrait de vapeur. Distinguer les deux est impératif pour garantir un confort optimal aux occupants.
Calculez la puissance thermique totale en additionnant ces deux composantes. Cela détermine le débit d’air et la température de soufflage idéale. Ne sous-estimez jamais les apports internes en humidité, souvent liés à l’activité humaine.
Pour vos bilans, gardez en tête ces variables déterminantes :
- Débit d’air en m3/h
- Écart d’enthalpie en kJ/kg
- Masse volumique de l’air (environ 1,2 kg/m³)
- Puissance totale en kW
Ces calculs garantissent que le local restera dans la zone de confort. Un soufflage mal réglé provoque souvent des plaintes d’usagers mécontents.
Transformations physiques et rendement des batteries froides
Ces calculs de charges nous amènent directement à l’analyse du comportement des batteries froides, véritables cœurs du traitement d’air.
Distinguez le refroidissement sec de la déshumidification active
Le refroidissement sec survient quand la surface reste au-dessus du point de rosée. L’air perd uniquement de la chaleur sensible. C’est idéal pour économiser l’énergie en évitant de condenser l’eau inutilement.
Dès que la batterie descend sous ce seuil, l’eau condense. Vous extrayez alors l’humidité de l’air traité. Cela exige une puissance frigorifique bien plus importante pour évacuer la chaleur latente.
Consultez notre article sur la loi de Mariotte pour comprendre les pressions de vapeur. C’est la base pour maîtriser votre mélange d’air humide.
Gérez cette transition pour optimiser vos cycles. Une déshumidification non voulue est un gaspillage pur. Pourquoi consommer 40 % d’énergie en plus si le confort est déjà atteint ?
Mesurez l’influence du facteur de bipasse sur l’efficacité réelle
Le facteur de bipasse (BF) représente l’air traversant la batterie sans contact. Ce ratio influence directement la température de sortie réelle. Un BF faible signifie que l’air est traité efficacement.
Un BF élevé traduit souvent un échange médiocre. Cela provient d’un encrassement ou d’une vitesse d’air excessive. Vérifiez l’état des ailettes lors de vos maintenances pour corriger ces dérives.
| Paramètre | Impact sur le BF | Solution technique |
|---|---|---|
| Vitesse d’air | Une hausse augmente le BF. | Réduire le débit ventilateur. |
| Nombre de rangs | Plus de rangs diminuent le BF. | Choisir une batterie profonde. |
| Ailettes | Un faible écart diminue le BF. | Hausse de surface d’échange. |
| Propreté | L’encrassement dégrade le BF. | Nettoyage régulier requis. |
Réduire le bipasse booste l’efficacité globale du système. C’est un levier de performance souvent négligé. Vos clients apprécieront la baisse immédiate de leur facture énergétique.
Choix techniques entre humidification et déshumidification
Au-delà du simple refroidissement, le contrôle précis de l’hygrométrie impose des choix technologiques tranchés selon les besoins du site.
Arbitrez entre injection de vapeur et pulvérisation d’eau
L’injection de vapeur est isotherme et très hygiénique. Elle ne refroidit pas l’air traité. Cependant, la production de vapeur consomme beaucoup d’électricité ou de gaz. C’est le choix du confort absolu pour vos clients les plus exigeants.
La pulvérisation d’eau refroidit l’air tout en l’humidifiant. C’est économique mais demande une gestion stricte du calcaire. Attention aux risques de légionellose avec l’eau stagnante, car les bactéries adorent les environnements entre 25 et 45°C.
- Vapeur : hygiène parfaite
- Pulvérisation : économie d’énergie
- Entretien des buses
- Traitement d’eau obligatoire
Choisissez selon le budget d’exploitation de votre client. Chaque solution a ses avantages et ses contraintes de maintenance qu’il faut anticiper.
Comparez les procédés par adsorption et par condensation
La déshumidification par condensation utilise un groupe froid classique. Elle est efficace pour les ambiances standards. Mais ses performances chutent lourdement sous les 10 degrés Celsius, avec un risque de givrage de l’évaporateur.
L’adsorption utilise une roue déshydratante en silice. Ce procédé fonctionne à très basse température et faible humidité. C’est la solution idéale pour les process industriels ou pharmaceutiques où l’on traque la moindre trace d’air humide.
“L’adsorption est la seule méthode capable d’atteindre des points de rosée négatifs sans givrage massif de l’installation frigorifique.”
Le coût d’investissement d’une roue est plus élevé. Analysez bien les besoins spécifiques avant de préconiser une technologie à votre client.
Maintenance préventive et gains énergétiques sur site
Pour finir, la théorie ne vaut rien sans une maintenance rigoureuse pour pérenniser ces performances énergétiques dans le temps.
Gerez les risques de givrage et l’evacuation des condensats
Le givrage bloque le passage de l’air et détruit le rendement. Surveillez vos pressions d’évaporation en période de grand froid. Un dégivrage mal réglé peut entraîner une casse compresseur par coup de liquide. Soyez vigilant sur ce point technique.
Les condensats doivent s’écouler librement vers les égouts. Un siphon sec ou bouché provoque des débordements et des odeurs. C’est souvent la première cause de SAV en été. Ne laissez pas l’eau stagner dans vos bacs.
Consultez nos conseils sur la maintenance de la climatisation pour les bonnes pratiques de nettoyage. Ces gestes simples sauvent vos installations.
Nettoyez régulièrement les bacs pour éviter le biofilm. Une hygiène parfaite est la signature d’un pro. Vos clients apprécieront la rigueur.
Exploitez le free-cooling et la recuperation sur air extrait
Le free-cooling utilise l’air extérieur quand sa température est favorable. Cela permet de couper les compresseurs la nuit ou en mi-saison. C’est une économie directe pour l’exploitant. Pourquoi consommer quand l’air extérieur suffit ?
La récupération d’énergie sur l’air extrait est désormais obligatoire. Utilisez des échangeurs à plaques ou des roues thermiques performantes. Ne laissez pas les calories s’échapper dans l’atmosphère. C’est de l’argent jeté par les fenêtres.
Voici les points clés pour une installation performante :
- Rendement des échangeurs
- Bypass de récupération
- Sondes de température extérieure
- Économies de kWh annuelles
Une régulation intelligente optimise ces modes automatiquement. C’est là que se joue la rentabilité de l’installation. Un réglage fin évite le gaspillage inutile.
Maîtriser le diagramme psychrométrique, le point de rosée et les bilans énergétiques est crucial pour garantir un air sain et des installations performantes. Ajustez vos réglages dès maintenant pour éviter la condensation et optimiser vos consommations. Un traitement de l’air précis transforme votre expertise technique en confort durable pour vos clients.
