Votre compresseur tourne en boucle sans atteindre sa pression de consigne ou refuse de redémarrer à cause d’un sifflement persistant ? Ce problème pressostat compresseur d’air provient souvent d’un clapet de décharge bloqué ou de contacts électriques soudés par une surintensité. Ce guide technique vous aide à diagnostiquer une membrane percée et à ajuster l’hystérésis pour protéger votre moteur des cycles courts. Vous découvrirez comment calibrer précisément les ressorts de réglage et tester la continuité des pôles pour garantir la conformité et la fiabilité de votre installation pneumatique.

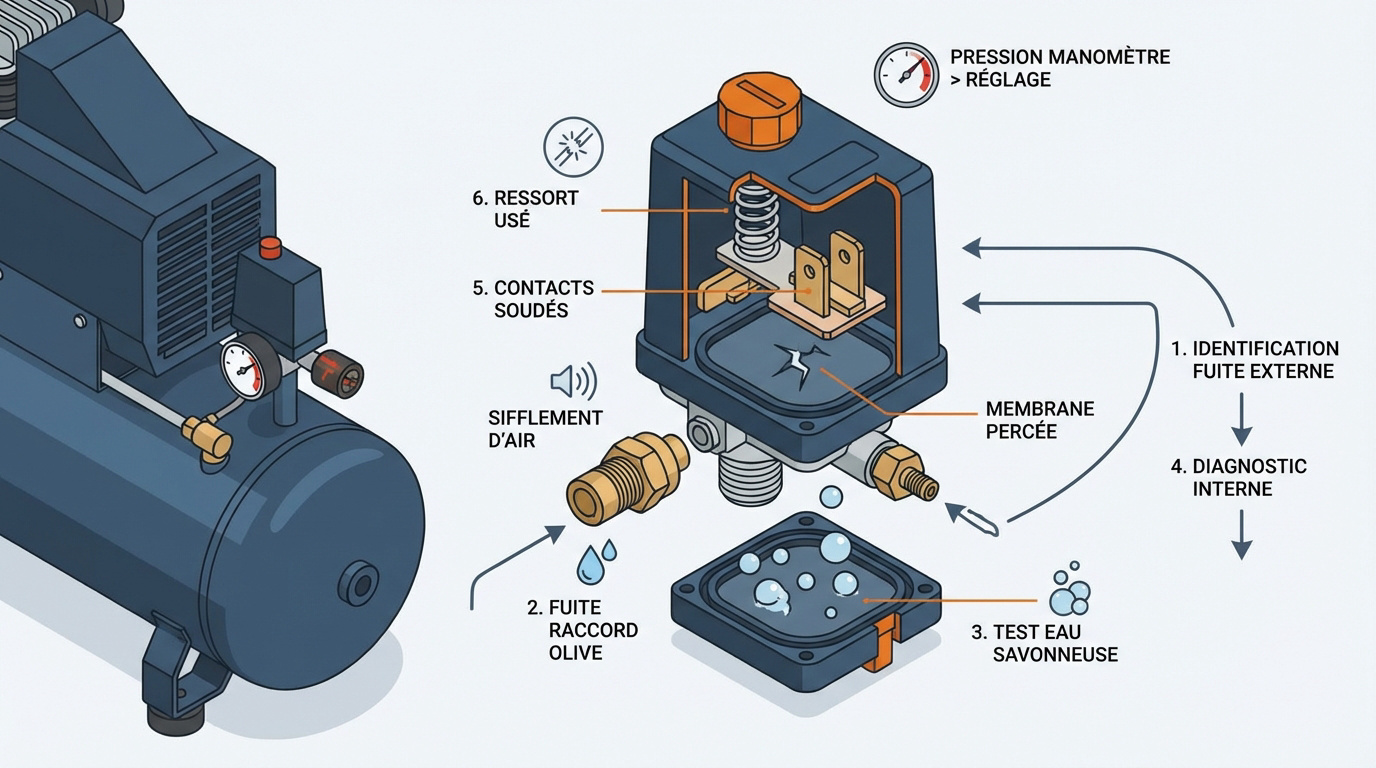

Diagnostic technique : localiser précisément la défaillance du pressostat
Après avoir constaté un dysfonctionnement, il faut isoler le composant coupable avant de sortir la caisse à outils.
Distinguer la fuite au raccord de décompression du défaut de membrane
Repérez d’abord un sifflement d’air au niveau de la soupape de décharge. Ce bruit caractéristique persiste souvent après l’arrêt du moteur. C’est l’indice d’une perte de pression localisée.
Vérifiez ensuite le raccord olive sur le tube Rilsan. Une mauvaise étanchéité à cet endroit simule souvent une panne interne. Un simple resserrage suffit parfois à régler le problème.
Appliquez de l’eau savonneuse sur la membrane pour détecter des bulles sous le capot. Si elles apparaissent, le diagnostic est sans appel : la membrane est percée. Le remplacement complet du bloc devient alors inévitable.
Une fuite d’air constante à la petite soupape indique souvent que le clapet anti-retour ne joue plus son rôle d’étanchéité vers la cuve.
Identifier les causes mécaniques d’un compresseur qui tourne en boucle
Surveillez les contacts électriques soudés par les arcs de puissance. Le moteur tourne sans fin car le circuit reste fermé mécaniquement. Cela représente un risque majeur de surchauffe pour votre matériel.
Comparez la valeur du manomètre avec votre seuil de coupure habituel. Si l’aiguille dépasse largement ce réglage, le mécanisme est bloqué. Le probleme pressostat compresseur d’air est alors purement mécanique.
L’usure du ressort de rappel interne empêche parfois le basculement du levier. La fatigue mécanique rend tout nettoyage inutile avec le temps. Un remplacement garantit la fiabilité, tout comme un contrôle d’étanchéité d’un circuit frigorifique rigoureux.
Le clapet anti-retour : l’élément souvent confondu avec un pressostat HS
Si le diagnostic électrique semble correct, le coupable se cache souvent dans la mécanique des fluides, juste avant la cuve.
Comprendre pourquoi le moteur bloque au redémarrage sous pression
Le tube de décompression vide la tête du piston après chaque cycle. Sans ce vide, le moteur affronte une résistance trop forte. Le démarrage devient alors impossible pour votre installation.
La contre-pression résiduelle bloque la rotation initiale du bloc. Si le clapet fuit, l’air de la cuve remonte vers le cylindre. Le moteur grogne mais ne tourne pas du tout.
Ce symptôme est souvent pris à tort pour une panne moteur. Pourtant, c’est une simple question d’équilibre pneumatique entre les composants.
Vérifiez toujours la vidange d’air. C’est l’étape de base pour tout technicien de maintenance rigoureux.
Vérifier l’étanchéité du clapet pour soulager le pressostat
Dévissez le bouchon du clapet anti-retour pour inspecter le joint ou le ressort. Ces pièces s’usent avec la chaleur de l’air comprimé. Un nettoyage minutieux peut parfois sauver le composant.
Il faut impérativement éliminer les dépôts de calamine sur les parois. Ces résidus d’huile brûlée empêchent le disque de se plaquer correctement. L’étanchéité devient alors précaire et la fuite s’installe durablement.
Remontez l’ensemble avec soin après vérification. Un clapet propre garantit un cycle de fonctionnement optimal et protège votre pressostat.
Voici les signes qui ne trompent pas sur le terrain :
- Fuite d’air à l’arrêt complet du groupe.
- Moteur qui peine à démarrer sous charge.
- Sifflement permanent au niveau du pressostat.
- Échauffement anormal du tube de liaison en cuivre.
Tests de continuité et mesures de sécurité sur les contacts électriques
Une fois la partie pneumatique écartée, il est temps de sortir le multimètre pour valider la chaîne de commande électrique.
Vérifier l’état des pôles au multimètre hors tension
Coupez impérativement l’alimentation générale du compresseur. Déposez ensuite le capot de protection pour accéder aux bornes. Votre sécurité reste la priorité absolue lors de cette manipulation technique.
Mesurez la continuité entre l’entrée et la sortie des contacts. Actionnez manuellement le levier de commande. La résistance affichée doit être proche de zéro ohm. Une valeur instable indique souvent des contacts brûlés.
Contrôlez aussi l’isolement par rapport à la borne de terre. Un défaut ici ferait sauter votre disjoncteur immédiatement. Pour fiabiliser vos rapports, utilisez un logiciel maintenance frigorifique performant.
Détecter l’usure du condensateur de démarrage vs panne de pressostat
Écoutez attentivement le bourdonnement moteur au démarrage. Si rien ne bouge, le condensateur est suspect. Le pressostat transmet bien l’ordre, mais le couple moteur est absent.
Ne confondez pas chute de tension et contacts charbonnés. Des vis platinées noircies freinent le passage du courant. Cela engendre une surchauffe localisée risquée pour le boîtier.
Vérifiez la tension réelle aux bornes du moteur en charge. Une chute brutale confirme souvent un probleme pressostat compresseur d’air ou un câblage défaillant.
Remplacez sans hésiter toute pièce présentant des traces d’arc. Ne jouez jamais avec la sécurité électrique de vos installations.
Remplacement du bloc et réglage précis des seuils de déclenchement
Le diagnostic est posé, passons maintenant à l’action pour remettre votre compresseur en service dans les meilleures conditions.
Installer un nouveau pressostat et son tube Rilsan sans erreur
Respectez scrupuleusement le sens de montage des raccords. Identifiez bien l’arrivée de la cuve et le départ vers le moteur. Une inversion rendrait l’appareil totalement inopérant.
Assurez l’étanchéité du filetage principal avec du PTFE ou une résine anaérobie. Évitez de trop serrer pour ne pas fendre l’alliage léger. Un montage propre prévient les fuites d’air.
Insérez le tube Rilsan dans le raccord rapide de décharge. Vérifiez qu’il est bien enfoncé pour qu’il ne saute pas sous la pression.
| Symptôme | Cause probable | Action corrective |
|---|---|---|
| Fuite d’air | Clapet fuyard | Nettoyer le clapet |
| Moteur inerte | Contacts usés | Vérifier le pressostat |
| Pression haute | Ressort déréglé | Ajuster la coupure |
| Sifflement | Valve bloquée | Contrôler la décharge |
Ajuster le différentiel de pression pour prolonger la durée de vie
Agissez sur la vis de réglage principale pour définir la pression de coupure haute. Tournez dans le sens horaire pour augmenter la valeur stockée en cuve.
Manipulez le ressort secondaire pour calibrer l’écart de réenclenchement. Un différentiel trop faible fatigue le moteur par des cycles courts répétitifs.
Testez plusieurs cycles complets après chaque ajustement. Observez le manomètre pour valider vos nouveaux paramètres de fonctionnement et notez les valeurs sur le carnet d’entretien.
Un réglage précis du différentiel réduit l’usure mécanique et économise l’énergie de votre installation pneumatique.
Maîtriser le diagnostic de votre pressostat garantit la sécurité et la performance de votre installation. En vérifiant l’étanchéité du clapet, la continuité des contacts et les réglages de coupure, vous évitez les pannes critiques. Agissez dès maintenant pour prolonger la durée de vie de votre compresseur et sécuriser votre productivité.
