Confondre un simple démarreur avec le symbole variateur de vitesse sur un plan électrique peut transformer un dépannage rapide en un véritable casse-tête technique. Ce guide détaille les représentations normalisées du bloc fonctionnel et de son bus continu pour vous aider à interpréter chaque schéma avec une précision chirurgicale. Vous découvrirez comment décoder les marquages des borniers et les périphériques de protection afin de garantir une installation conforme et une maintenance préventive efficace de vos moteurs.
Le symbole variateur vitesse et sa lecture sur un plan électrique
Après avoir survolé l’utilité globale du pilotage moteur, entrons dans le vif du sujet : comment identifier un variateur sur vos schémas techniques.
L’usage du bloc fonctionnel face à l’absence de norme unique

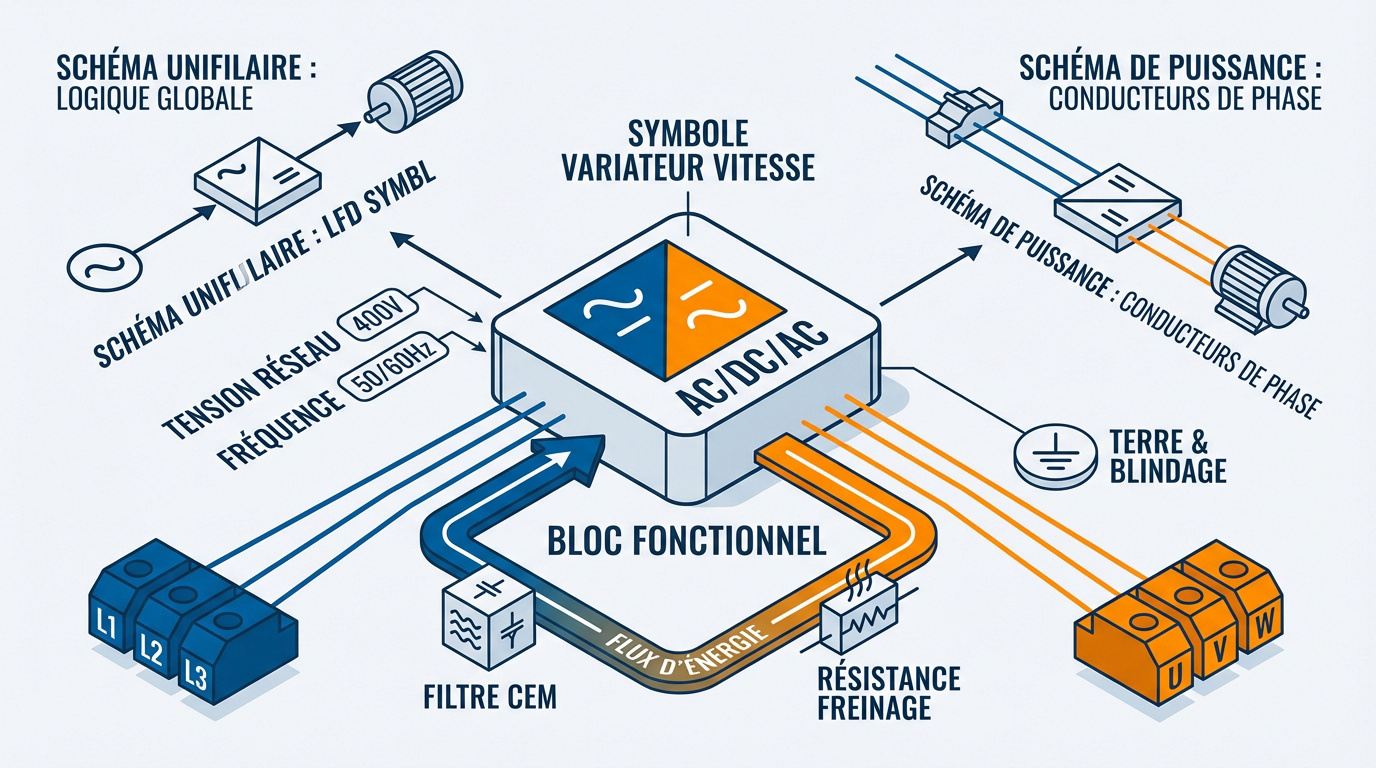

Le variateur apparaît souvent comme un rectangle. Il intègre les symboles de conversion AC/DC et DC/AC. C’est le standard visuel privilégié en bureau d’études.
Les marquages U1 ou VFD facilitent une identification immédiate sur le plan. Chaque fabricant possède toutefois sa propre variante graphique. La lecture des borniers reste la clé.
La lecture doit rester intuitive. Le flux d’énergie guide naturellement l’œil du technicien de maintenance.
Différencier le schéma unifilaire du schéma de puissance détaillé
La version unifilaire simplifie la logique globale de l’installation. À l’inverse, la vue multifilaire détaille chaque conducteur de phase. C’est indispensable pour le câblage réel.
Les annotations de tension et de fréquence figurent à côté du bloc. Ces données sont vitales pour réussir votre schéma électrique lors du paramétrage. Elles évitent les erreurs de couplage.
Une clarté parfaite du plan limite les risques d’erreur. C’est un gain de temps précieux sur le terrain.
Interpréter les marquages des borniers d’entrée et de sortie
Décodez les labels L1, L2, L3 pour l’arrivée du réseau électrique. Côté moteur, repérez impérativement les bornes U, V, W. Ce marquage constitue le standard industriel universel.
Identifiez aussi les bornes de terre et les points de fixation du blindage. Une mauvaise connexion ici génère des parasites destructeurs. La continuité de terre protège vos équipements électroniques sensibles.
Le raccordement correct du blindage sur 360 degrés au niveau du bornier est la seule garantie contre les perturbations électromagnétiques.
Anatomie interne du variateur pour comprendre sa représentation
Pour bien lire un plan, il faut comprendre ce qui se cache sous le capot de ce fameux bloc rectangulaire.
Le rôle du redresseur et du bus continu dans le schéma
Le pont de puissance d’entrée utilise des diodes ou des thyristors. Ce composant transforme le courant alternatif du réseau en courant continu. C’est la première étape indispensable de la conversion. Le schéma montre souvent des triangles opposés symbolisant ce redressement.
Le lissage est ensuite assuré par les condensateurs du bus continu. Ils stockent l’énergie pour stabiliser la tension interne. Cela élimine les pulsations résiduelles du courant.
Le bus continu est le cœur énergétique du variateur, là où la tension est la plus stable et la plus dangereuse.
L’onduleur et la technologie de modulation de largeur d’impulsions
Les transistors IGBT créent l’onde de sortie. Le découpage haute fréquence simule alors une sinusoïde exploitable. On appelle cette technologie MLI ou PWM en anglais. C’est l’étape finale avant le moteur.
La fréquence de découpage influence directement le comportement thermique. Un réglage trop haut augmente les pertes par commutation. À l’inverse, un réglage trop bas rend le moteur bruyant et désagréable.
Ce hachage rapide reste invisible sur un schéma simplifié. Pourtant, il est omniprésent en réalité technique pour le technicien.
Pourquoi la loi U/f dicte le pilotage du moteur asynchrone
Maintenir un rapport constant entre tension et fréquence est vital. Cela garantit un flux magnétique optimal dans le stator. Sans cet équilibre, le couple moteur s’effondre totalement lors de l’accélération.
Attention toutefois aux risques de surchauffe à basse vitesse. Le ventilateur lié à l’arbre ne brasse plus assez d’air. Une ventilation forcée externe devient alors souvent indispensable pour la survie du bobinage.
Vous pouvez consulter ce tableau température climatisation pour affiner vos diagnostics de surchauffe sur le terrain.
Comparaison technique entre variateur de fréquence et démarreur progressif
Ne confondez plus les deux équipements sur vos plans ; leurs rôles et leurs symboles divergent radicalement.
Repérer les différences graphiques entre VFD et soft-starter
Le symbole du démarreur affiche des thyristors tête-bêche pour piloter la tension. Le variateur présente un bloc complet incluant redresseur et onduleur. Le démarreur module uniquement la tension. Le variateur ajuste aussi la fréquence.
Le variateur offre un contrôle permanent de la vitesse. À l’inverse, le démarreur n’intervient que lors des phases de transition. Une fois lancé, il est souvent shunté. C’est une différence de fonctionnement majeure.
- Variateur : contrôle total, économie d’énergie, coût élevé
- Démarreur : rampe de tension, encombrement réduit, coût modéré
Le choix dépend de l’application finale. Le variateur gagne du terrain partout. Il offre une flexibilité supérieure au simple démarreur.
Analyse des quadrants de fonctionnement pour les applications complexes
Distinguez le mode moteur du mode générateur. Parfois, la charge entraîne le moteur et crée de l’énergie. Cette puissance doit être évacuée ou renvoyée. C’est le principe des quatre quadrants.
Les symboles de freinage dynamique sont fréquents sur vos plans. On voit souvent une résistance externe sur le schéma. C’est typique des systèmes de levage.
| Quadrant | Mode | Action du variateur | Application type |
|---|---|---|---|
| Q1 | Moteur avant | Rotation et couple positifs | Pompage |
| Q2 | Générateur arrière | Rotation négative, couple positif | Freinage |
| Q3 | Moteur arrière | Rotation et couple négatifs | Inversion |
| Q4 | Générateur avant | Rotation positive, couple négatif | Décélération |
Vérifiez cette capacité lors du remplacement d’un appareil. Analysez bien le symbole variateur de vitesse pour valider les options de freinage.
Périphériques et symboles associés pour une installation conforme
Un variateur travaille rarement seul ; il s’accompagne d’une garde rapprochée de composants de protection.
Intégration des filtres CEM et des selfs de ligne
Repérez les symboles de filtrage sur vos schémas réseau. Ils bloquent les harmoniques polluantes pour le voisinage. C’est une obligation réglementaire que l’on oublie trop souvent sur le terrain.
Les selfs de sortie sont tout aussi vitales. Elles protègent l’isolement du moteur sur les grandes longueurs de câbles. Cela limite drastiquement les pics de tension destructeurs pour les bobinages.
Une gestion globale inclut la sécurité des systèmes utilisant du fluide frigorigène A2L. Tout doit être parfaitement interconnecté.
Gestion de la résistance de freinage et des protections thermiques
Le schéma doit représenter la dissipation d’énergie. Une résistance de freinage empêche la mise en sécurité par surtension. Elle monte fort en température lors des arrêts brusques de vos machines.
Le variateur intègre des protections contre les courts-circuits. Il surveille l’intensité de sortie en temps réel. Sa réactivité dépasse largement celle d’un disjoncteur.
Il est indispensable de paramétrer les seuils de déclenchement thermique selon la plaque signalétique.
Importance du blindage et de la mise à la terre
Raccordez vos tresses de blindage avec la plus grande rigueur. Le blindage se relie impérativement aux deux extrémités. Utilisez des colliers de serrage spécifiques. Proscrivez les queues de cochon, inefficaces en haute fréquence.
N’ignorez pas les risques de courants errants. Sans une masse parfaite, les roulements de vos moteurs s’usent prématurément. C’est la panne bête qui coûte cher en SAV.
Pour garantir la fiabilité de votre installation, respectez ces points :
- Continuité de masse
- Tresses larges
- Séparation câbles puissance/commande
Diagnostic terrain à travers l’analyse des signaux de contrôle
Une fois l’installation câblée, la lecture des signaux devient votre meilleur outil de dépannage.
Paramétrage des entrées et sorties analogiques ou numériques
Décoder les symboles de commande sur le plan est primordial. On y trouve souvent le signal 4-20mA pour la consigne. C’est le standard pour garantir une excellente précision.
Les sorties relais sont tout aussi utiles. Elles permettent de renvoyer un défaut vers une GTC. C’est indispensable pour assurer une surveillance à distance efficace.
Vérifiez toujours la polarité. Une inversion bloque tout.
Boucle ouverte ou fermée et décodage des symboles de retour
Différencier le pilotage sans capteur de la boucle fermée est nécessaire. Le codeur incrémental apparaît comme un bloc relié au moteur. Il offre une précision de régulation chirurgicale.
Analysez l’impact sur la stabilité du process global. En froid, une boucle de régulation bien réglée évite les pompages. Cela protège vos compresseurs d’une usure prématurée.
Un retour fiable est la clé. Sans lui, le variateur travaille à l’aveugle.
Maintenance préventive des condensateurs et du bus continu
Surveiller les signes de vieillissement des composants est un réflexe de pro. Les condensateurs chimiques s’usent avec la chaleur. Une inspection visuelle détecte souvent les gonflements suspects.
Centraliser vos rapports est une stratégie gagnante. Le suivi réglementaire devient simple avec un outil numérique adapté qui enregistre chaque anomalie constatée sur le bus continu.
La maintenance d’un variateur ne s’arrête pas au dépoussiérage ; c’est une analyse fine des temps de fonctionnement.
Maîtriser le symbole variateur de vitesse et son câblage blindé garantit la performance de vos moteurs IE5 tout en éliminant les harmoniques. Identifiez vite ces blocs AC/DC/AC sur vos plans pour sécuriser vos installations. Agissez dès maintenant pour fiabiliser vos dépannages et assurer une conformité parfaite.
