Marre de douter de la conformité de vos installations face à une réglementation conduit de fumée chaudière granulés de plus en plus stricte ? Cet article décrypte la norme NF DTU 24.1 pour vous garantir une étanchéité parfaite et un dimensionnement précis sans risquer le sinistre. Maîtrisez enfin les distances de sécurité et les règles de dévoiement à 45 degrés pour sécuriser vos chantiers et protéger votre responsabilité professionnelle.

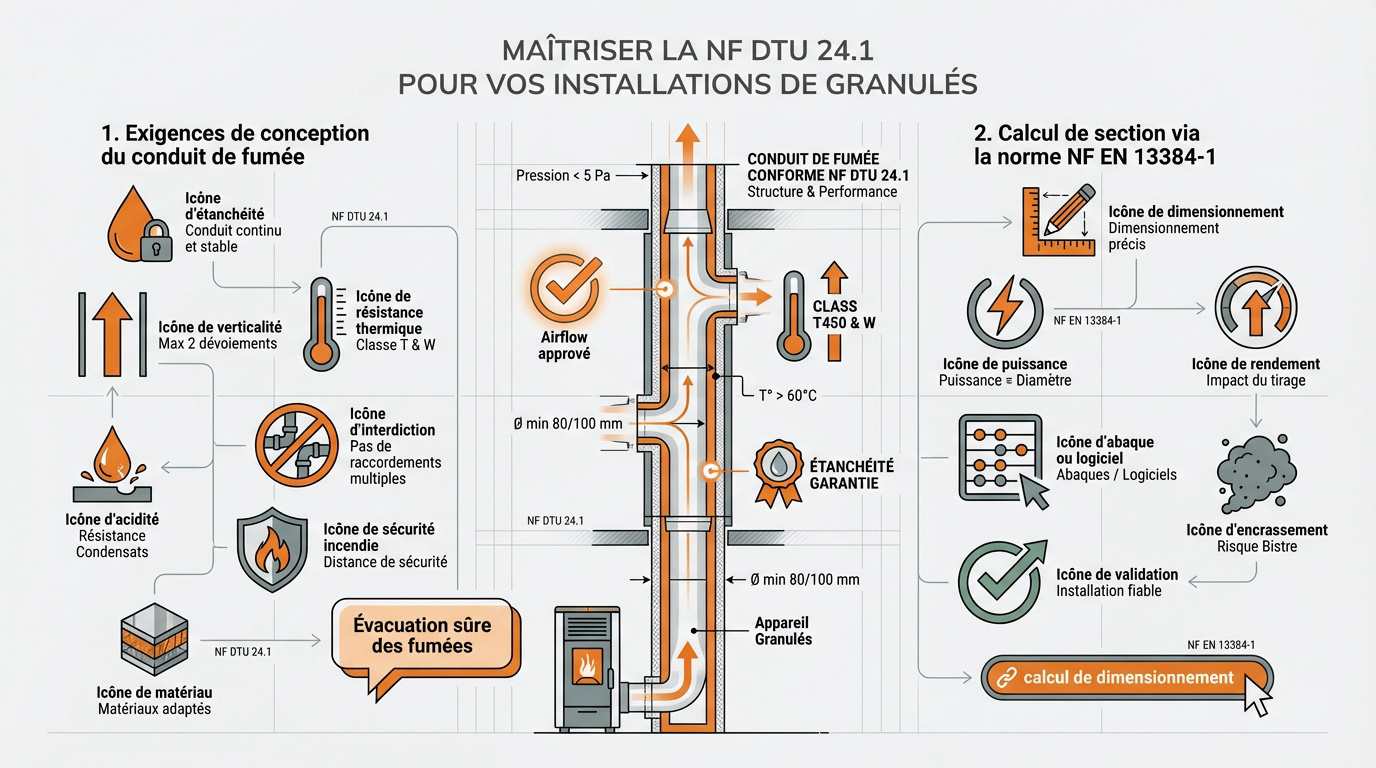

Maîtriser la NF DTU 24.1 pour vos installations de granulés
Sur le terrain, la conformité n’est pas une option, c’est votre bouclier juridique. Pour tout pro qui se respecte, la norme NF DTU 24.1 reste le texte de référence incontournable pour sécuriser chaque chantier.
Les exigences de conception du conduit de fumée
Un conduit doit garantir une étanchéité parfaite pour protéger les occupants. Sa structure doit rester stable et verticale. Aucun compromis n’est admis sur la continuité du montage.
La classe T définit la résistance thermique nécessaire. La classe W gère l’acidité des condensats de granulés. Il est strictement interdit de raccorder plusieurs appareils sur un conduit unique.
Le choix des matériaux doit correspondre aux spécificités du bois. La sécurité incendie dépend directement du respect des distances de sécurité réglementaires.
Un conduit de fumée doit assurer l’évacuation des produits de combustion tout en garantissant la sécurité des personnes et la préservation des biens contre les risques d’incendie.
Calcul de section via la norme NF EN 13384-1
Le dimensionnement précis évite bien des déboires. La puissance de votre chaudière dicte le diamètre utile. Un surdimensionnement inutile nuit gravement à la vitesse d’évacuation.
Le tirage thermique influence directement le rendement global. Un mauvais calcul encrasse prématurément l’échangeur du poêle. Vous devez impérativement valider cette étape technique cruciale.
Utilisez des abaques ou un logiciel pour votre calcul de dimensionnement thermique. C’est votre seule garantie pour un fonctionnement optimal par tous les temps.
Distances de sécurité et zones d’évacuation des fumées
Une fois le conduit conçu sur le papier, passons à la réalité du terrain : l’écart au feu et le positionnement des sorties.
Respecter les écarts au feu face aux matériaux combustibles
La réglementation conduit de fumée chaudière granulés impose des limites strictes. Le bois et les isolants sont les premiers concernés. Le respect des distances de sécurité est vital.
Un conduit simple paroi exige souvent trois fois son diamètre. Pour la double paroi isolée, 8 cm suffisent généralement. Mais attention, la notice fabricant prime toujours.
Méfiez-vous des pièges invisibles. Une poutre cachée ou une cloison en placo standard peut tout gâcher. Soyez vigilant lors de la traversée des planchers.
| Type de conduit | Distance de sécurité standard | Matériau combustible adjacent |
|---|---|---|
| Simple paroi | 160 mm | Charpente bois |
| Double paroi isolée | 80 mm | Menuiserie bois |
| Conduit maçonné | 100 mm | Isolant inflammable |
Règles de débouché en toiture et zones 1, 2, 3
Parlons de la zone 1. Le débouché doit dépasser le faîtage de 40 cm. C’est la règle de base pour un tirage naturel efficace.
Les zones 2 et 3 concernent les sorties ventouses. Elles sont réservées aux appareils étanches sous avis technique spécifique. Ne vous trompez pas de matériel.
Attention aux refoulements en façade. Le vent peut perturber la combustion et bloquer l’évacuation. Choisissez l’emplacement avec une précision chirurgicale pour éviter les pannes.
- Zone 1 : Dépassement obligatoire de 40 cm au-dessus du faîtage.
- Zone 2 : Terminaux verticaux sur rampant pour appareils étanches.
- Zone 3 : Sortie ventouse horizontale soumise à avis technique.
Technique de raccordement et gestion des condensats
Le conduit est en place, mais le raccordement entre l’appareil et le conduit vertical demande tout autant de précision technique.
Limites des dévoiements et angles autorisés
La norme NF DTU 24.1 limite strictement le nombre de coudes. Deux dévoiements maximum sont autorisés sur le conduit de fumée. L’angle ne dépasse jamais 45 degrés par rapport à la verticale.
La hauteur entre deux changements de direction est aussi encadrée. Elle ne doit pas excéder 5 mètres. La fluidité du flux de fumée est la priorité absolue.
Le conduit de raccordement tolère parfois des angles à 90 degrés, mais sans être vifs. Utilisez cette option avec parcimonie. Un contrôle d’étanchéité rigoureux des jonctions évite toute fuite de gaz toxiques.
Choix des matériaux face à l’humidité des fumées
La résistance à la corrosion est vitale pour la longévité. Les granulés produisent des condensats acides lors du refroidissement. L’inox 316L est souvent le standard requis pour sa teneur en molybdène.
Prévoyez des fourreaux ventilés pour les traversées de planchers. Utilisez des matériaux incombustibles type M0. Il faut laisser de la place pour la libre dilatation thermique des éléments métalliques.
L’évacuation des condensats nécessite un point de collecte bas. Prévoyez un té de purge accessible pour l’entretien futur. Un système de neutralisation peut être nécessaire avant le rejet aux eaux usées.
La gestion des condensats est le point faible des installations mal conçues, provoquant une usure prématurée des conduits métalliques.
Réhabilitation de conduits et garantie de conformité
Pour finir, n’oublions pas que beaucoup de vos chantiers concernent de l’existant où la réhabilitation est de mise. Intervenir sur une installation ancienne demande une rigueur absolue pour assurer la sécurité des occupants.
Étapes du tubage et diagnostic d’étanchéité
Le ramonage préalable est obligatoire. On ne tube jamais un conduit sale. C’est une question de sécurité élémentaire.
Tests d’étanchéité au fumigène. Il faut valider que le tubage est hermétique du bas jusqu’en haut.
Ventilation de l’espace annulaire. L’air doit circuler entre le tube et l’ancien boisseau pour éviter la surchauffe.
- Ramonage mécanique
- Inspection vidéo
- Test de vacuité
- Test fumigène
Rédaction du procès-verbal de réception de chantier
La plaque signalétique est indispensable. Elle résume les caractéristiques du conduit. Elle doit être fixée près de l’appareil.
Intérêt du certificat de conformité numérique. C’est plus pro et plus sûr. Cela protège votre responsabilité en cas de sinistre.
Remise du dossier au client. Expliquez-lui l’importance de conserver ces documents pour son assurance et les futurs entretiens.
Cette rigueur administrative est le prolongement direct de votre expertise technique, tout comme le contrôle outillage l’est pour vos instruments de mesure. En validant chaque étape de la réglementation conduit de fumée chaudière granulés, vous sécurisez votre client et votre entreprise.
Maîtriser la norme NF DTU 24.1, l’étanchéité et les distances de sécurité garantit la conformité de vos installations bois. Validez dès maintenant vos calculs de tirage pour sécuriser vos chantiers et protéger votre responsabilité civile. Une pose réglementaire de conduit de fumée chaudière granulés est le gage d’une performance durable et d’une sérénité totale.
