Dans le monde de la maintenance d’équipements et des services techniques, la maîtrise des processus est la clé de la rentabilité et de la sérénité. Que vous soyez technicien, responsable de service ou artisan indépendant, vous appliquez sans cesse, parfois sans le savoir, le principe de la boucle de régulation.
Cet article technique, rédigé par un auteur spécialisé, a pour but de décrypter cette notion de boucle, d’expliquer comment mesurer la grandeur physique d’un système et comment ces principes s’appliquent tant à une vanne thermostatique qu’à la gestion globale de votre activité.

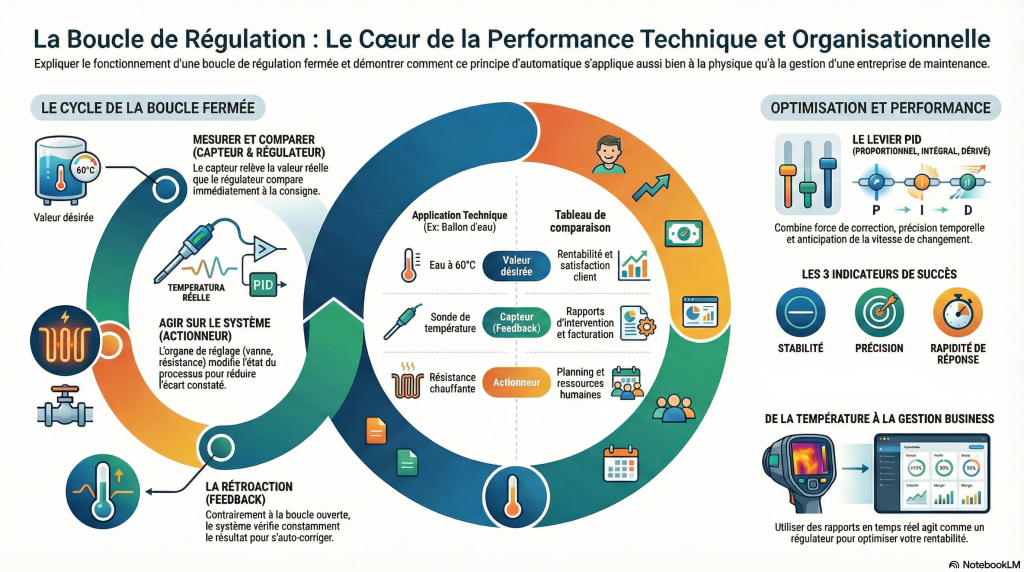

Qu’est-ce qu’une boucle de régulation ?
Pour comprendre ce concept, il faut revenir aux principes de base. Une boucle de régulation est un dispositif ou un processus permettant de maintenir une grandeur physique (comme une température, un niveau d’eau, ou une pression) à une valeur déterminée, malgré les perturbations extérieures.
Le but est d’annuler l’écart entre la valeur réelle (ce qui se passe sur le terrain) et la valeur désirée (ce que vous avez prévu). C’est le cœur de l’automatique et ingénierie système.
Les éléments constitutifs du système
Un système de régulation classique se compose de plusieurs éléments clés :
- Le capteur : C’est l’élément qui effectue la mesure de la grandeur à contrôler (ex: une sonde de température).
- Le régulateur : Le cerveau du système. Il compare la valeur mesurée à la valeur de consigne.
- L’actionneur : L’organe de réglage (ou organe réglant) qui agit sur le système (ex: une résistance chauffante, une vanne).
- Le processus : Le système physique lui-même qui subit l’action.
Comment fonctionne une boucle de régulation ?
Le fonctionnement du système repose sur la circulation d’informations. Le signal circule entre les composants pour assurer la stabilité. On distingue deux modes principaux : la boucle ouverte et la boucle fermée.
Différence entre boucle ouverte et fermée
C’est une distinction fondamentale en technique et scientifique.
- Le système en boucle ouverte : Ici, l’action est exécutée sans vérifier le résultat. Le système ne “sait” pas si la valeur souhaitée est atteinte. Par exemple, un lave-linge exécute son cycle sans vérifier la propreté du linge. C’est un mode de fonctionnement simple mais peu précis en cas de perturbation.
- La boucle de régulation fermée : C’est le système le plus performant. La boucle fermée utilise la rétroaction pour ajuster la commande. Le capteur mesure la variable en sortie, l’information remonte au régulateur qui corrige l’action en temps réel.
Note d’expert : La ferrmée utilise la rétroaction pour garantir que la valeur mesurée colle parfaitement au point de consigne. C’est ce qui assure la fiabilité d’un système asservi.
Quels sont les types de régulateurs ?
Dans l’industrie et le bâtiment (chauffage, climatisation), le régulateur PID est la référence. Il combine trois actions pour corriger l’erreur entre la mesure et la consigne :
- Action Proportionnelle (P) : La réponse est proportionnelle à l’écart. Plus l’erreur est grande, plus la correction est forte.
- Action Intégrale (I) : Elle cumule l’erreur dans le temps pour éliminer l’écart résiduel et atteindre la précision.
- Action Dérivée (D) : Elle anticipe les variations futures en analysant la vitesse de changement de l’erreur, apportant de la rapidité.
Ce type de boucle est essentiel pour gérer des systèmes complexes où l’inertie est grande, comme la régulation de température d’un grand bâtiment ou la pression d’un réseau hydraulique.
Comment mesurer la performance d’une boucle ?
Pour un responsable de maintenance ou un technicien, savoir si une régulation est performante est crucial. Une analyse de réponse permet d’évaluer la qualité du réglage. On observe généralement :
- La stabilité : La grandeur régulée ne doit pas osciller indéfiniment autour de la consigne.
- La précision : L’écart statique (différence finale entre la mesure et la consigne) doit être nul.
- La rapidité : Le temps pour atteindre la valeur de consigne après un changement ou une perturbation.
Une réponse en fréquence peut être analysée via un signal électrique sur des outils de diagnostic avancés. C’est ici que l’expertise technique prend tout son sens.
Applications des boucles de régulation : Du terrain au bureau
Les applications sont partout. Dans une industrie, elles gèrent l’application de la charge sur des moteurs. Dans le bâtiment, elles pilotent le chauffage en fonction de la température extérieure.
Exemple concret : La régulation de température de l’eau
Imaginons un ballon d’eau chaude.
- Consigne : Vous voulez de l’eau à 60°C.
- Mesure : La sonde indique 40°C.
- Comparateur : Le contrôleur compare la valeur (écart de 20°C).
- Action : Le régulateur envoie un signal électrique à la résistance (actionneur).
- Boucle : Le système continue de chauffer jusqu’à ce que la mesurée et le point de consigne soient identiques.
Transposition à la gestion d’entreprise
Pour le professionnel (plombier, technicien informatique, planificateur), la notion de régulation s’applique aussi à l’organisation du travail.
- Valeur désirée : Satisfaction client, rentabilité, zéro papier.
- Perturbation : Urgences, trafic, pannes imprévues.
- Organe de réglage : Votre planning, vos techniciens.
- Capteur (Feedback) : Vos rapports d’intervention, votre facturation.
Si votre gestion est en “boucle ouverte” (pas de retour d’information, rapports papiers perdus, pas de suivi), vous ne pouvez pas corriger le tir. C’est là qu’un outil numérique (logiciel de gestion) agit comme un régulateur PID pour votre entreprise : il vous donne l’information en temps réel pour ajuster vos ressources, archiver vos données et rassurer vos clients.
Comment concevoir une boucle de régulation efficace ?
La conception demande de la rigueur. Il faut d’abord établir un schéma fonctionnel clair.
- Identifier la variable à contrôler : Que voulez-vous stabiliser ? (Une pression, ou votre temps administratif ?).
- Choisir le bon capteur : Il doit être fiable et précis.
- Définir le modèle : Comprendre la nature des processus.
- Effectuer le réglage : Ajuster les paramètres P, I et D pour trouver le bon équilibre entre vitesse et stabilité.
Pour ceux qui souhaitent approfondir, une formation technique (type aei formation ouest ou cursus scientifique de référence) est recommandée pour maîtriser le calcul de la fonction de transfert et les subtilités du système de commande.
Conclusion
La boucle de régulation n’est pas qu’une affaire de physique ou de signaux électriques. C’est une philosophie d’amélioration continue. Que ce soit pour réguler la température de l’eau chez un client ou pour réguler le flux de travail de vos équipes, le principe reste le même : mesurer, comparer, agir.
Adopter des systèmes performants, qu’ils soient mécaniques ou informatiques, vous permet de gagner en sérénité et de vous concentrer sur votre cœur de métier : l’expertise technique.
