Le monde du froid se transforme en profondeur avec l’arrivée du fluide frigorigène R-1234, nouvelle génération pensée à la fois pour répondre aux enjeux réglementaires européens et réduire l’empreinte environnementale du secteur. Derrière ce nom technique se cachent pourtant de réelles innovations moléculaires, fruits d’années de recherche dans les laboratoires de grands acteurs de la chimie, mais aussi de débats sur l’inflammabilité et la sécurité des systèmes. Depuis la directive européenne de 2013 imposant la disparition progressive des HFC au potentiel de réchauffement global (GWP) trop élevé, ces HFO, dont le R-1234yf et le R-1234ze, séduisent constructeurs et installateurs. Pourtant, chaque application (de la climatisation automobile à la réfrigération industrielle) impose des arbitrages techniques et réglementaires, dans un contexte où innovation rime avec vigilance et adaptation technique.
En bref :
- Le R-1234 incarne la 4e génération des réfrigérants HFO, avec un très faible potentiel de réchauffement global (GWP), conforme aux exigences européennes.
- Deux isomères principaux, R-1234yf et R-1234ze(E), répondent à des usages variés : automobile, pompes à chaleur, froid industriel et commercial.
- Classé A2L (inflammabilité légère), il impose l’adoption de protocoles stricts en matière de sécurité et de manipulation.
- Le respect des normes (F-Gaz, Kigali) et la formation des professionnels deviennent incontournables dans la filière du froid.
- Un compromis permanent doit être trouvé entre performance énergétique, impact sur le réchauffement climatique et exigences opérationnelles dans la conception des installations.
Comprendre le fluide frigorigène R-1234 : chimie, classification et réglementation
Les hydrofluorooléfines (HFO) : 4ᵉ génération de fluides frigorigènes et contexte réglementaire
L’arrivée des hydrofluorooléfines (HFO) marque une évolution majeure dans le secteur du froid. Issues d’années de recherche et d’une forte pression réglementaire, ces molécules remplacent progressivement les HFC traditionnels, pénalisés par leur potentiel de réchauffement global (GWP) élevé. Depuis 2013, avec la commercialisation du R-1234yf, un vent d’innovation souffle sur le marché de la réfrigération et de la climatisation. Le contexte réglementaire s’est durci : en Europe, le règlement F-gaz restreint progressivement l’utilisation des HFC à fort GWP, tandis que l’amendement de Kigali au Protocole de Montréal, repris dans de nombreux textes nationaux, cible la réduction drastique de ces émissions à horizon 2030.
La famille des HFO, à laquelle appartient le R-1234, répond à ces nouveaux défis. Inscrite dans la 4e génération des fluides frigorigènes, elle offre des alternatives aux HFC, alliant faible GWP et performances thermodynamiques compatibles avec les exigences industrielles et commerciales. Nombre d’industriels, tels que John, frigoriste à Lyon, observent une mutation des équipements, où chaque mise à niveau impose de nouveaux arbitrages pour concilier durabilité environnementale, conformité réglementaire et coûts.
Structure moléculaire et isomères du R-1234 : caractéristiques chimiques et propriétés physiques

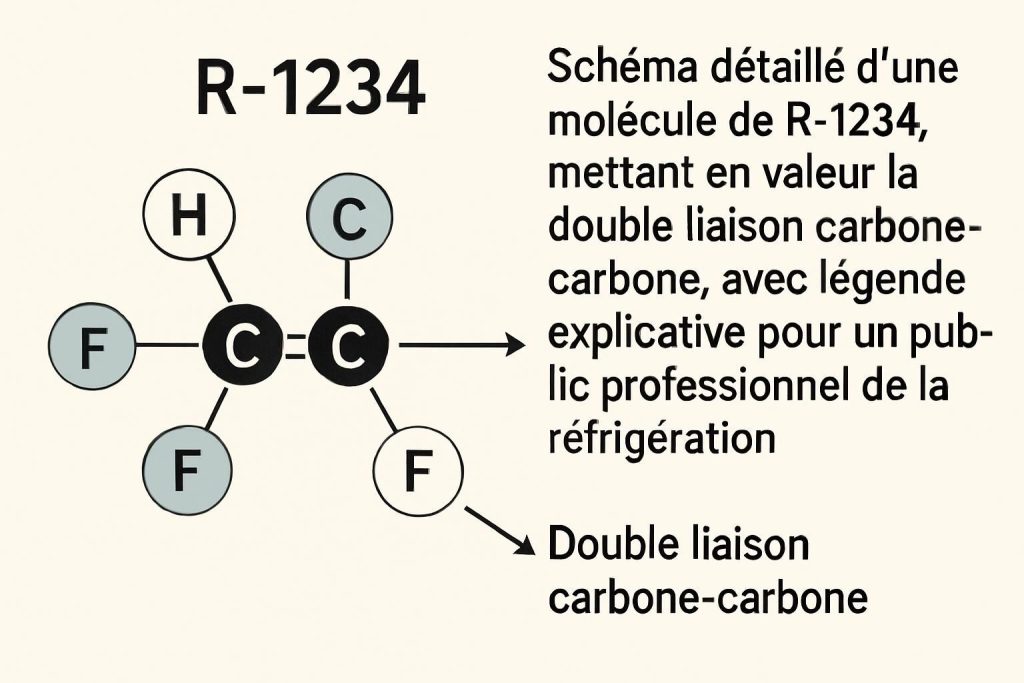

Le R-1234 se distingue, d’abord, par sa structure moléculaire singulière. Il s’agit d’un réfrigérant de la famille des HFO, possédant une double liaison carbone-carbone dans sa chaîne moléculaire. Sa formule brute C3H2F4 n’est pas anodine. Deux grands isomères se partagent la vedette : R-1234yf (2,3,3,3-tétrafluoropropène) et R-1234ze(E) (trans-1,3,3,3-tétrafluoropropène). Leurs différences de configuration spatiale se traduisent par des propriétés physiques distinctes : pressions de service, températures d’ébullition et comportement dans les installations.
Le point clé ? Leur niveau d’inflammabilité (classe A2L), moins élevée que les hydrocarbures, mais suffisamment présente pour influencer la conception et l’architecture des équipements. On retiendra que le R-1234yf est couramment utilisé dans les circuits de climatisation automobile, tandis que le R-1234ze(E) trouvera sa place dans la réfrigération des grands systèmes et les pompes à chaleur. La compréhension de ces nuances chimiques se révèle aujourd’hui essentielle pour dimensionner et sécuriser les installations modernes.
| Isomère | Nom complet | Température d’ébullition (°C) | GWP (AR5) | Applications principales | Classe sécurité |
|---|---|---|---|---|---|
| R-1234yf | 2,3,3,3-tétrafluoropropène | -29 | 4 | Climatisation automobile, mixes (R513A) | A2L |
| R-1234ze(E) | trans-1,3,3,3-tétrafluoropropène | -19 | 7 | Grand froid, refroidisseurs, pompes à chaleur | A2L |
Impact environnemental et réglementation européenne : évolution vers les HFO à faible GWP
Toute la stratégie d’avenir du secteur du froid gravite autour de la notion de potentiel de réchauffement global (GWP). Les HFO, grâce à leur structure oléfinique instable dans l’atmosphère, affichent un GWP radicalement bas (entre 1 et 7), une révolution comparée aux HFC traditionnels souvent au-dessus de 1300 (comme le R134a). Préoccupée par l’urgence climatique, l’Union européenne a accéléré la mise en conformité : interdiction progressive des fluides à fort GWP, quotas d’importation, obligation de consigner toute intervention sur les systèmes.
Le fluide frigorigène R-1234 représente ainsi un compromis entre exigences de sécurité, performances et responsabilité environnementale. C’est un des moteurs de la transition écologique du secteur, mais sa généralisation reste encadrée par la norme NF-EN 378 qui fixe les maxima de charge par volume de local et par type de public admis, condition essentielle pour prévenir les risques en cas de fuite. Le choix du HFO s’impose donc comme une évidence réglementaire, mais nécessite un effort collectif d’accompagnement technique et de formation.
Applications, sécurité et spécificités techniques du R-1234 dans la réfrigération et climatisation
R-1234yf : historique, usages dans la climatisation automobile et enjeux liés à son inflammabilité A2L
L’histoire du R-1234yf éclaire parfaitement les dynamiques de la filière : développement accéléré dès la fin des années 2000 sous l’impulsion conjointe de DuPont et Honeywell, ce réfrigérant a bouleversé le marché automobile à partir de 2013. Avec la Directive Européenne MAC (Mobile Air Conditioning), la nécessité de remplacer le R-134a (GWP >1300) par un composé à GWP inférieur à 150 s’est rapidement imposée. Le R-1234yf a été retenu par les constructeurs pour ses propriétés thermodynamiques proches et son adoption rapide sur les chaînes de montage.
Mais cette avancée s’est accompagnée d’une polémique : la classe A2L de ce fluide (légèrement inflammable), si elle présente moins de risques qu’un hydrocarbure pur, a nécessité la révision complète des tests d’accidentologie, l’amélioration des systèmes de ventilation et l’installation obligatoire de détecteurs de fuite dédiés. Les principales études de risque menées (notamment par le TÜV allemand) concluent à une sécurité maîtrisable à condition du strict respect des protocoles et équipements homologués. Cette expérience a servi de modèle pour la gestion des nouveaux fluides dans les autres domaines du froid.
R-1234ze : isomères, performances énergétiques et utilisation dans les grands systèmes de froid
Dans l’industrie et le bâtiment tertiaire, le R-1234ze(E) tire son épingle du jeu. Son point d’ébullition plus élevé lui confère une meilleure adéquation avec les applications de réfrigération commerciale, la production d’eau glacée et les systèmes de pompes à chaleur. Sa pression de fonctionnement modérée permet souvent une adaptation simplifiée des équipements, notamment en remplacement du R134a. L’atout majeur ? Son potentiel de réchauffement global extrêmement bas : un vrai atout pour la labellisation des bâtiments et la conformité environnementale.
Le marché plébiscite l’isomère E, justement pour sa stabilité et son comportement prévisible dans le temps, à la différence de l’isomère Z, rarement utilisé car moins stable. La règlementation (NF-EN 378) impose des limites strictes de charge dans les lieux accessibles au public, obligeant à bien dimensionner les circuits et renforcer la sécurité des installations. En synthèse, le R-1234ze(E) répond parfaitement aux exigences d’efficacité énergétique, de conformité environnementale et d’adaptabilité industrielle.
| Caractéristiques | R-1234yf | R-1234ze(E) |
|---|---|---|
| Pression de service (bar) | 7-12 | 6-9 |
| Applications | Automobile, mixes | Froid commercial, tertiaire, PAC |
| GWP (AR5) | 4 | 7 |
| Risque principal | Inflammabilité (classe A2L) | Limites de charge, toxicité en cas de pyrolyse |
Manipulation, compatibilité huiles et risques associés aux fluides R-1234 : bonnes pratiques et sécurité
L’intégration du R-1234 impose de nouvelles exigences en matière de sécurité lors de la manipulation. La légère inflammabilité du R-1234yf et du R-1234ze(E) appelle à la vigilance : ventilation impérative dans les espaces clos, interdiction de sources de chaleur proches, et respect strict des EPI adaptés. La question de la compatibilité avec les lubrifiants est cruciale : seules certaines huiles synthétiques, principalement les polyolesters (POE), sont compatibles avec ces nouveaux HFO. L’utilisation d’huiles inadaptées peut entraîner des pannes graves, voire la dégradation prématurée du système.
Un point régulièrement débattu concerne les risques en cas de surchauffe ou d’incendie. Les HFO, chauffés à haute température, peuvent générer des composés toxiques comme le fluorure d’hydrogène, substance corrosive hautement dangereuse. Les professionnels doivent impérativement suivre des formations spécifiques à la manipulation et aux mesures d’urgence, afin de garantir la sécurité des techniciens et des usagers. L’expérience des grandes chaînes de supermarchés – contraintes d’adapter leurs procédures internes – prouve à quel point la rigueur dans l’application des consignes est un facteur-clé d’exploitation.
Technologies, réglementation et comparatif des fluides R-1234ze et R-1234yf pour un froid responsable
Équipements et détection des fuites adaptés aux HFO : garantir sécurité et conformité des installations
Avec les HFO, la détection de fuite constitue une part essentielle de la maintenance des installations. Les capteurs traditionnels, conçus pour les CFC ou HFC, sont inadaptés : il faut désormais utiliser des détecteurs spécifiques, calibrés pour les seuils bas et une détection rapide du fluide. Les systèmes modernes sont couplés à des automates de gestion centralisée, qui déclenchent ventilation et alertes en cas d’anomalie. Pour garantir la sécurité et limiter tout impact potentiel sur les utilisateurs, la ventilation mécanique contrôlée des locaux et la formation des opérateurs sont deux axes majeurs de maîtrise du risque.
- Utilisation de détecteurs de fuite dédiés aux HFO pour intervenir rapidement en cas de dégagement accidentel.
- Normalisation renforcée des équipements connectés pour automatiser les fermetures de vannes et réduire la propagation en cas d’incident.
- Recommandation d’installer des systèmes de ventilation adaptés lors de la modernisation d’enceintes frigorifiques.
Ce renforcement de la gestion des fuites accompagne l’essor des applications des HFO, positionnant la filière française à la pointe de la sécurisation des systèmes.
Formations, certifications et exigences réglementaires pour les professionnels du froid utilisant le R-1234
Tout professionnel intervenant sur des équipements contenant du R-1234 doit désormais justifier de certifications dédiées, incluant la gestion des fluides A2L et la manipulation des nouveaux équipements. Les référentiels de la filière, revus à chaque évolution de la réglementation F-gaz, imposent l’obtention d’attestations d’aptitude, le suivi de modules spécifiques sur le risque chimique et la tenue de registres d’intervention détaillés.
La tendance actuelle, observée chez les grands installateurs, va vers la certification continue : des audits réguliers et des programmes de formation en ligne maintiennent les compétences à niveau, alors que la réglementation européenne évolue en permanence. Cette adaptation permanente – dont témoignent les responsables techniques d’enseignes commerciales – constitue la clé de voûte d’un secteur où la conformité détermine l’accès aux marchés et la confiance des clients.
Comparaison R-1234ze et R-1234yf : efficacité énergétique, impact environnemental et contraintes de sécurité
Choisir entre R-1234ze(E) et R-1234yf revient à arbitrer entre niveau d’inflammabilité, efficacité énergétique et contraintes d’usage. Le R-1234ze(E), avec sa pression de service modérée et son comportement prévisible, optimise la consommation électrique des grands systèmes de réfrigération tout en garantissant un potentiel de réchauffement global minimal.
Le R-1234yf, pensé originellement pour la climatisation automobile – où la compacité et le niveau de GWP sont plus décisifs que le coût ou l’efficacité strictement énergétique – offre un excellent compromis, mais doit s’entourer de précautions accrues vis-à-vis de l’inflammabilité. Par ailleurs, le R-1234yf est souvent utilisé en mélange (R513A notamment) pour adapter ses propriétés.
Le tableau ci-dessous synthétise le positionnement de ces deux HFO :
| Critère | R-1234ze(E) | R-1234yf |
|---|---|---|
| Utilisation courante | Froid industriel, PAC, tertiaire | Climatisation automobile, mélanges |
| Performance énergétique | Haute | Élevée, adaptée à l’automobile |
| Impact environnemental (GWP) | Très faible (GWP=7) | Très faible (GWP=4) |
| Contraintes sécurité | Limites de charge, ventilation, formation | Tests incendie, équipement de sécurité automobile |
En définitive, le succès des HFO comme le R-1234 illustre une nouvelle ère : celle d’une réfrigération durable et responsable, où chaque paramètre – environnement, réglementation, sécurité, maintenance – doit être anticipé dans une logique d’innovation continue.
